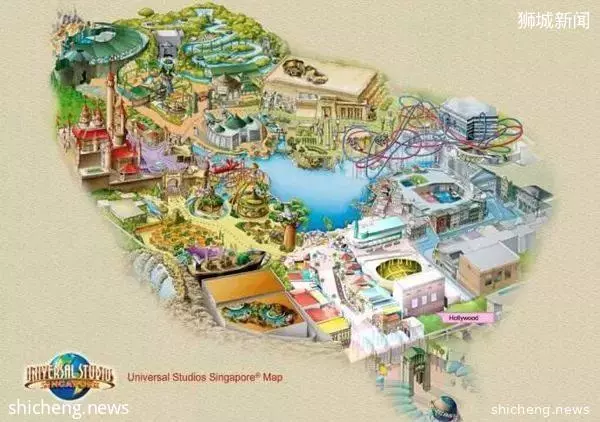

新加坡環球影城主題公園坐落於新加坡聖淘沙島,是世界第4座環球影城,也是東南亞首個環球影城主題公園。整個項目共有36個主要單體,占地面積約25公頃,建築面積約20萬平方米。
工程難點
新加坡環球影城項目結構複雜、設計新穎,技術先進,實施美國環球影城標準,對設計、施工的綜合能力都要求極高。工程主要難點包括:
工期緊。需要在短短的18個月內完成整個項目的建造
技術要求高。該項目必須符合美國、英國、歐洲、新加坡、澳大利亞等多國或地區的建設標準,且鋼結構需要根據中國國家標準進行重新設計
協調難度大。新加坡分包商單位的規模普遍較小,故而在新加坡環球影城項目中,各類分包商和供貨商多達400餘家,加重了項目部的協調工作
各類資源匱乏。新加坡是一個島國,材料設備和分包等各類資源的供應都受到限制
設計採用平行委託模式。建築、結構、機電、裝修裝飾、遊樂設施、燈光特效、舞台表演等各專業由相互獨立的設計諮詢公司分別完成,導致各專業工程設計的介面複雜,衝突多
經驗缺乏。開發商、設計院和各類承包商對環球影城的設計和施工的具體要求均不熟悉,沒有現成的經驗
施工時間限制。在第2階段的施工時,新加坡環球影城的其他景點已開業迎客,對施工現場的HSE(即健康(health)、安全(safety)和環境(environment)三位一體管理體系)要求更加嚴格,對材料設備的進出場、存放等提出更高要求
交叉施工節點多。該項目的施工場地有限,建築物的數量又多,各建築之間相隔的距離很小,為在工期限定範圍按時完成項目建設,各專業分包商之間存在大量交叉施工,對工程質量、人員安全管理提出更高挑戰
以上工期緊、技術要求高、協調難度大等諸多困難和挑戰的存在,嚴重阻礙了工程建設的順利進行。對此,項目團隊決定採用BIM技術來輔助施工管理工作,以確保該項目能夠在緊張的工期要求下按時完成,並保證工程質量。
BIM應用實踐 該項目中,在深化設計、現場施工及管理協調等環節全面應用BIM技術。根據當地設計院提供的圖紙,用Revit軟體建模,通過搭建共享平台,實現建築、結構及機電三個專業獨立、實時、共享、互不干擾又互相檢查的協同建模作業,並結合Naviswork和Primavera6實現了基於建模過程及已建模型進行碰撞檢查、工程量統計、施工進度模擬等進而指導與調整深化設計、現場施工及管理協調等各項工作。
建築專業建模
傳統CAD繪圖,對於同一個建築構件,需要使用多張視圖(平面圖、立面圖、剖面圖、詳圖以及設計說明和各類圖表)才能表達,需要對一個建築構件對象繪製多次,效率較低。而且每張圖紙都是離散的線條,彼此之間互不關聯,各個視圖之間錯、漏、碰、缺在所難免,一旦有變更,多個視圖都需要重新繪製。 在BIM軟體平台下,可通過數字化技術建立虛擬模型來表示真實世界中對應的實際建築物,所建立的模型本身涵蓋了擬建建築的空間關係、尺寸大小、構件布局等一系列相關信息,不需要設計人員進行重複性繪製。並且,當設計中發現錯誤或發生變更時,只需在軟體中進行相關部位的修改即可,其他關聯之處會自動更新內容,減少了修改的工作量和其他錯誤發生的可能性。此外,利用BIM軟體中的相關命令,可以很容易得到軟體中虛擬建築的各種視圖。 在該項目中,設計諮詢公司並未提供BIM模型,因此,只能在二維平面信息的基礎上,建立BIM模型,已有的二維平面信息主要包括電子版和列印版,比如對於電子版的信息(.dwg格式或圖片格式),建模時可以將二維的電子版信息連結到Revit中,通過Revit軟體中的命令,將二維平面信息繪製成3D模型。可見,利用BIM軟體所構建的3D模型直觀而形象地呈現了建築的整體效果。
結構專業建模
傳統的結構專業設計主要採取二維CAD繪圖的方式,設計人員在建築設計基礎上,根據總體設計方案及規範規定進行結構選型、樑柱布置等,分析計算並優化調整結構設計後,再深化節點及梁、板、柱的配筋等工作。在繪製圖形時,結構構件的表達一般是通過點、線、面等幾何元素實現的,且圖形中不包含結構的用材用料等信息,需要另外統計。 BIM模型採用參數化的三維實體信息描述結構單元,以梁、柱等結構構件為基本對象,而不再是CAD中的點、線、面等幾何元素。同時,通過數據技術模擬建築結構的真實信息,不僅是幾何形狀的視覺信息,還包含了大量的物理信息、材料信息等非幾何信息,方便從各角度、各方面查看建築構件包括三維幾何實體在內的各項信息。
機電專業建模
二維CAD時期的機電專業建模主要是設計人員在建築設計的基礎上,根據總體設計方案及規範規定選取的技術指標和系統形式進行負荷計算,確定設備型號,並進行水、暖、電等各系統管線的單獨繪製,然後將其連成完整的系統。二維的管線圖紙不能很好地反映出管線間、管線與整體建築間的空間關係及相互干擾、碰撞等問題。 利用BIM技術進行機電專業建模時,可以通過引用建築專業初步設計完成的建築模型進行預處理,隱藏不需要的對象,建立負荷空間計算單元,提取面積、體積等空間信息,並指定空間的功能和類型,計算設計負荷,選定機電類型。機電選型完成後在建築模型的空間內根據機電系統的類別進行設備、管線、連接件布置,構建出不同機電系統的模型圖,並將其進行組合,形成統一的機電系統。 該項目藉助Revit MEP軟體進行機電專業的建模。機電專業建模是按照機電系統的類別進行的,即待某一系統的機電管線及設備建完後,再進行下一系統的機電管線和設備的建模工作,直至所有機電管線和設備建設完畢。其中,機電管線的標高是機電模型建立的重點和難點。 機電管線與管線間的空間位置較為複雜,加之其與建築、結構元素的融合,使得空間內各專業元素之間的位置關係更加錯綜繁雜,增加了錯誤和風險發生的可能性。但正是藉助這種繁雜而真實的空間關係,可以實現Revit軟體很具價值的一個操作——碰撞檢查。
碰撞檢查及處理
在機電工程的設計與施工中,常會出現各系統間、各系統與建築、結構專業之間出現衝突,導致大量的設計變更與現場返工。在引入BIM技術後,通過在虛擬的三維環境下進行碰撞檢查,提前發現設計中的碰撞衝突,從而及時排除項目施工環節中可能遇到的碰撞,顯著減少由此產生的變更,更可以大大提高施工現場的生產效率,降低由於施工協調造成的成本增加和工期延誤。
施工進度模擬及更新
該項目設計複雜,參建公司多,使得施工項目管理變得極為複雜。當前建築工程項目管理中經常用於表示進度計劃的甘特圖,由於專業性強,可視化程度低,無法清晰描述施工進度以及各種複雜關係,難以準確表達工程施工的動態變化過程。 該項目主要藉助Revit,Naviswork,Primavera,Excel等軟體,將空間信息與時間信息整合在一個可視的4D(3D+時間)模型中,進行施工進度計劃的模擬,合理制定施工計劃、精確掌握施工進度,優化使用施工資源以及科學地進行場地布置,對整個工程的施工進度、資源進行統一管理和控制,以縮短工期、降低成本。
工程量的統計
在該項目中,結合已建好的建築信息模型,按照工程量清單計價的方式統計擬建項目的單項工程、單位工程、分部工程及分項工程的工程量。在工程量統計的基礎上,結合投標報價和實踐分包採購價,將施工過程中實際發生的成本與預算價進行對比分析,進行精細化檢查和成本控制。 此外,在施工過程中,還將施工用水、電、機具、設備、臨建等資源引入BIM中,以利於更加有效地進行現場物流組織與資源調配;將質量、安全等管理要素引入BIM中,以利於更精確地對質量安全進行控制;將人的因素引入BIM中,以利於更好地安排工序交叉搭接,充分利用人的資源,避免窩工,並且還模擬了緊急疏散或高峰期人員運輸、就餐等情景。
新加坡環球影城項目中BIM的管理理念和管理模式,充分利用了現代先進的信息技術,在建築施工項目管理上進行了嘗試,為該項目帶來了極大的價值,也為BIM技術在建築施工項目管理中的應用提供了寶貴的經驗。
